Устройство и принцип работы буровых насосов

Под обеспечением циркуляции понимается совокупность следующих процессов:

нагнетание бурового раствора в скважину

поддержание выбуренной породы во взвешенном состоянии

очистка ствола шахты и забоя от шлама

охлаждение долота в процессе бурения

Как в самом общем виде представить работу бурового насоса?

1 стадия – через трансмиссию двигателя к валу передается вращательное движение

2 стадия – побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др.) преобразуют вращательное движение вала в возвратно-поступательное

3 стадия – поршень в процессе движения в цилиндре формирует область давления, в которую всасывается буровая жидкость (далее при повышении давления в трубопроводе закрытый до этого всасывающий клапан открывается, и раствор выходит)

Буровые насосы бывают двух типов:

-Двухцилиндровый

-Трехцилиндровый

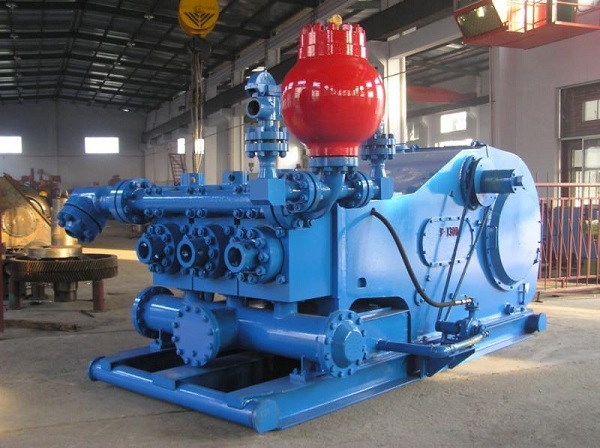

Трехцилиндровый тип бурового насоса эффективнее в силу следующих свойств и особенностей:

увеличенная в 2 раза в сравнении с двухцилиндровым типом равномерность подачи раствора

возможность быстрой смены поршней, втулок и прочих деталей, подвергающихся быстрому износу

общая масса снижена до 35 %

Трехпоршневые буровые насосы наиболее полно отвечают требованиям технологий бурения. Они обеспечивают наименьшую степень неравномерности давления на выходе и меньший износ штоков и клапанов поршня соответственно.

Основное предназначение буровых насосов.

Обеспечение циркуляции бурового шлама и предотвращение его оседания в процессе бурения скважин.

Буровой насос также может применяться для подъема разбуриваемой породы на поверхность и очистки скважины от взвесей породы.

Устройство буровых насосов

Буровые насосы состоят из гидравлической и механической составных частей. Части смонтированы на общей раме.

Гидравлическая часть бурвого насоса:

гидравлический блок с входными и выходными клапанами

цилиндропоршневая группа

блок охлаждения

пневмокомпенсатор

предохранительный клапан

Механическая часть бурового насоса:

блок распределения

редуктор

трансмиссионный вал

приводной шкив

ползунный механизм

корпус с узлами системы смазки

Работа бурового насоса в общем виде можно представить в три стадии:

Первая стадия – через трансмиссию двигателя к валу передается вращательное движение

Вторая стадия – побочные механизмы (шатуны, крейцкопф, кривошипное устройство и др.) преобразуют вращательное движение вала в возвратно-поступательное

Шифры, параметры, характеристики и другие технические показатели буровых насосов ВЗБТ и ПО “Уралмаш” приведены ниже (табл. 16-21).

Техническая характеристика насоса УНБ-600А* (геометрические размеры, мм)

Буровые насосы: особенности конструкции

Данный тип насоса имеет механическую и гидравлическую часть.

Механическая часть включает:

• Корпус;

• Редуктор;

• Распределительный блок;

• Кривошипно-ползунный механизм;

• Трансмиссионный вал;

• Приводной шкив.

Гидравлическая часть включает:

• Гидравлический блок, входной/выходной клапан;

• Группу цилиндров и поршней;

• Блок охлаждения;

• Пневмокомпенсатор;

• Предохранительный клапан.

Буровые насосы: область применения

Буровые насосы используются в нефтедобывающей отрасли в следующих целях:

• Доставка промывочной жидкости в скважину, с целью очищения ее от шлама;

• Охлаждение инструментов, которые подвержены разрушению под воздействием породы;

• Запуск в работу гидравлических двигателей;

• Нагнетание бурового раствора в скважину;

• Поддержание породы в виде взвеси.

Инженеры всегда готовы проконсультировать или предоставить дополнительную техническую информацию по предлагаемым герметичным насосам.

Головные Представительства в странах СНГ:

России
Казахстане
Украине
Туркменистане
Узбекистане
Латвии
Литве

Буровые насосы. Запасные части к буровым насосам

К поставке предлагаются втулки из различных материалов, включая втулки с высоким содержанием хрома на внутренней поверхности и керамических втулок с высокими антикоррозионными и антиабразивными свойствами:

EMSCO/BOMCO:

F-1300, F-1600, FB-1300, FB-1600, F-800, F-1000, F-500, F-350, DB-550, DA-700, FA-1600/1300, FC-2200, D-300/500, D-375, D-700.

IDECO:

T-500, T-800, T-1000, T-1300, T-1600.

NATIONAL:

7P50, 8P80, 9P100, 10P130, 12P160, N1300, C-250, K-700, 14-P-220, E-700/G-1000, K-500, K-380, K-500A/700A, C-250/350, JWS-400

GARDNER DENVER:

PZ7, PZ8/9, PZ10/11, FK-FKH, FY-FXD, FD-FXX, FG-GXG, FG-FXG, KG-KXG, FQ-FXQ, FF-FXF, FF-FXP.

OILWELL:

A-560/600-PT, A-850-PT/A-1100-PT, A-1700-PT/A-1400PT

К поставке предлагаются

Поршни буровых насосов

Предлагаются поставки поршней для насосов National, Gardner Denver, Ideco, Emsco, Oilwell из различных современных и традиционных материалов.

Поршни изготавливаются из резины, полиуретана, резины с высокой устойчивостью к агрессивным химическим средам.

Прочие запасные части

Предлагается к поставке большой перечень запасных частей к буровым насосам National, Gardner Denver, Ideco, Emsco, Oilwell.

Краткий перечень поставляемых запасных частей:

Кривошипно-шатунные механизмы, гидравлические коробки, клапана, седла клапанов, штока, ползуны, пальцы ползунов, направляющие, насосы масляные, фильтры, различные уплотнения, сальники и кольца, гайки, муфты, термометры и многое другое.

Запасные части к вертлюгам буровым

Предлагаются к поставке запасные части к вертлюгам нижеуказанных производителей:

NATIONAL (NOV):

P-200/300/400/500/650, P-750, N-24/N-35, N-47/69/815/1324, P & N Gooseneck Connections

OILWELL:

PC100/150, PC225/300/425/500/650

EMSCO:

LB-200/300, LB-400/500/650

IDECO:

TL-120, TL-200, TL-300, TL-400, TL-500

GARDNERDENVER:

SW-400/550
